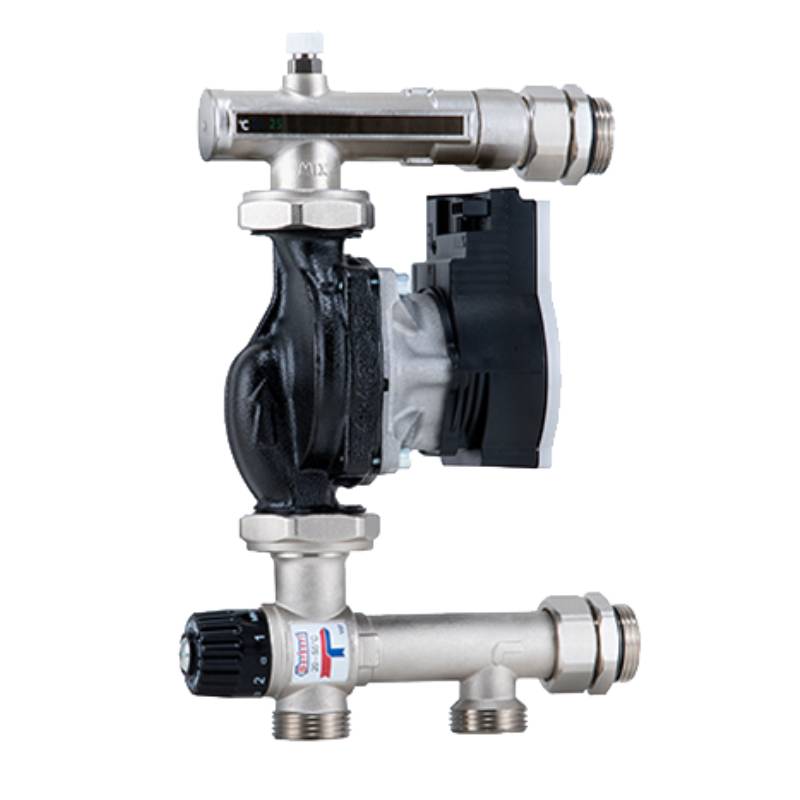

Termostatska 5/4 SN bez pumpe

Grupa se sastoji:

od termostatskog ventila za mešanje,

LCD termometra na polaznom vodu,

ozračnog ventila,

armature za sekundarne razvodne kolektore.

Grupa može biti instalirana sa sekundarnim razvodnim kolektorima na desnoj ili leva. Ekscentrični priključak na polaznom vodu omogućava ugradnju grupe u savršenom vertikalnom položaju i spojnica sa razvodnicima sa različitim međucentralnim rastojanjima.

Karakteristike

Raspon radne temperature: 5–90 °C

Maksimalni radni pritisak: 10 bara

Spojevi sa muškim navojem: ISO 228-1

Centralno rastojanje primarne bočne veze: 75 mm

Središte veze do sekundarnog razvodnika (podesivo kroz ofset fiting): 200–211 mm

Pumpa: bez ugrađene pumpe ali sa predviđenim mestom za pumpu 130mm

Pogodne tečnosti: voda, rastvori glikola (maksimalno 30%)

Opseg podešavanja temperature: 20–55 °C

Tačnost: ±2 °C

Fabričko podešavanje: MIN

LCD termometarska skala: 20–60 °C

Materijali

Fiting držača instrumenta: mesing EN 12165 CW617N

Ekscentrični fiting: mesing EN 1982 CB753S

Fitingi za sekundarni razvodnik:

• Telo: mesing EN 12164 CW614N

• Zaptivka: EPDM

Termometri: tečni kristal (LCD)

Termostatski ventil za mešanje

• Telo: mesing EN 12165 CW617N

• Zaptivke: EPDM

• Glava: mesing EN 12164 CW614N

• Opruga: nerđajući čelik AISI 302

• Termostatski senzor: vosak

• Dugme: ABS

Pumpa: bez ugrađene cirkulacione pumpe

• Centralno rastojanje: 130 mm

• Priključci: G 1 1/2 M (ISO 228-1)

• Zaptivke: EPDM
