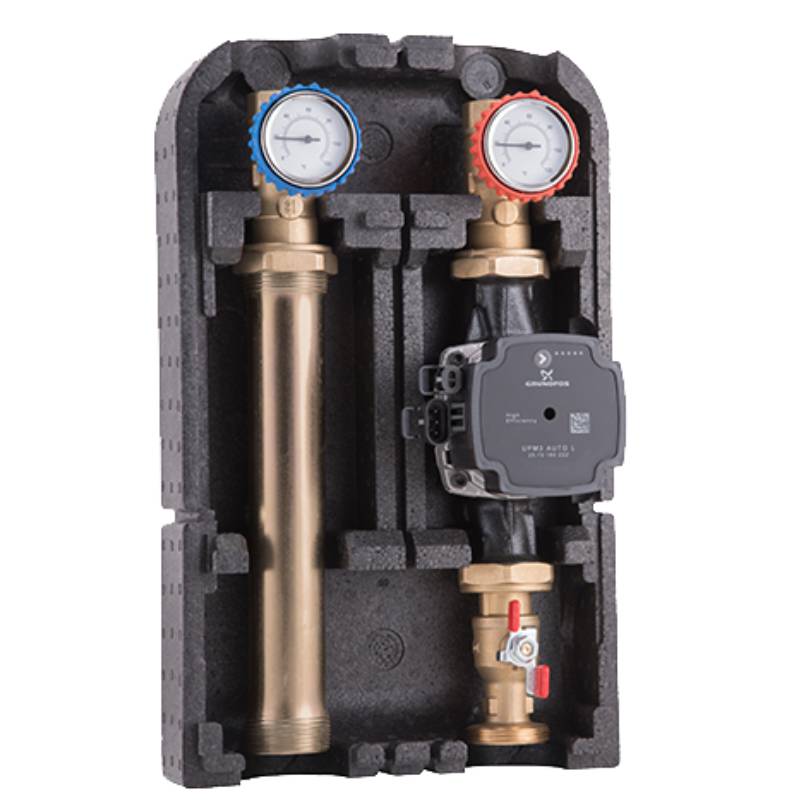

Direktna 5/4 SN bez pumpe

Grupa se sastoji od:

ventila za zatvaranje polaza / povrata,

zapornog ventila na ulazu pumpe,

termometri polaza / povrata,

antitermosifonski nepovratni ventil, toplotna izolacija.

Pumpa: nije ugrađena, a predviđeno je mesto za pumpe 180mm.

Distributivna grupa je opremljena za ugradnju cirkulacione pumpe 180mm.

Sve grupe su reverzibilne (polazna linija može se zameniti sa povratnom linijom).

Karakteristike

Raspon radne temperature: 5–90 °C

Maksimalni radni pritisak: 10 bara

Ženski priključci: EN 10226-1

Muški priključci: ISO 228-1

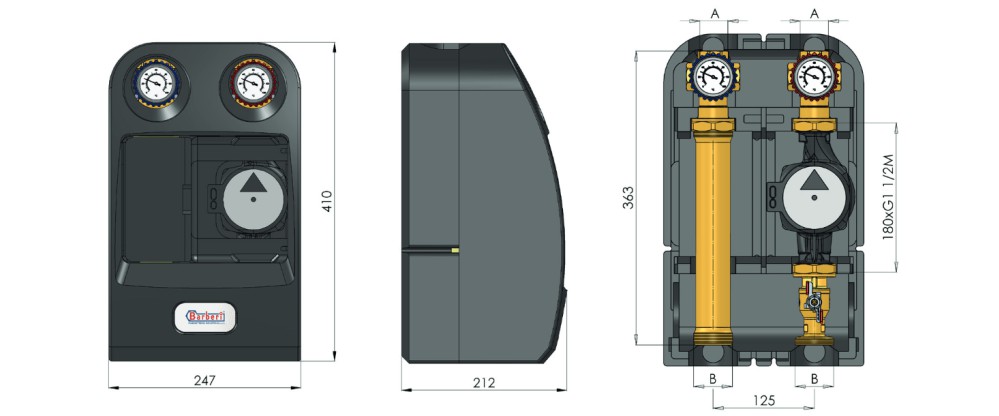

Udaljenost između centra priključaka: 125 mm

Pogodne tečnosti: voda, rastvori glikola (maksimalno 30%)

Skala za merenje temperature: 0–120 °C

Unapred montirana pumpna grupa za direktnu distribuciju ili cirkulaciju. Omogućava cirkulaciju termalne tečnosti, koja dolazi iz primarnog kola, bez vršenja ikakve termičke regulacije. Koristi se kada istu polaznu temperaturu primarnog kola zahteva korisnika u sistemima grejanja.

Serija 01G.DN25 je opremljena za instalaciju diferencijalnog bajpas ventila, dok je kod 31G.DN25 i 23G.

U seriju DN25 može se ugraditi samo diferencijalni bajpas ventil spolja.

Serija 23G.DN25 je opremljena za ugradnju 110 ili 130 mm uređaja za merenje energije. Sve grupe su reverzibilne (protočna linija može se zameniti sa povratnom linijom).

Kontrolni umetak ventila

• Telo i obturator: POM

• Zaptivka: NBR

Pumpa

• Centralno rastojanje: 180 mm

• Priključci: G 1 1/2 M (ISO 228-1)

Izolacioni omotač

• Telo: EPP

• Gustina: 60 kg/m3

• Raspon radne temperature: -5–120 °C

• Toplotna provodljivost: 0,04 V/(m·K)

Loptaste slavine

• Telo: mesing EN12165 CW617N

• Zaptivke: PTFE, EPDM, Viton
