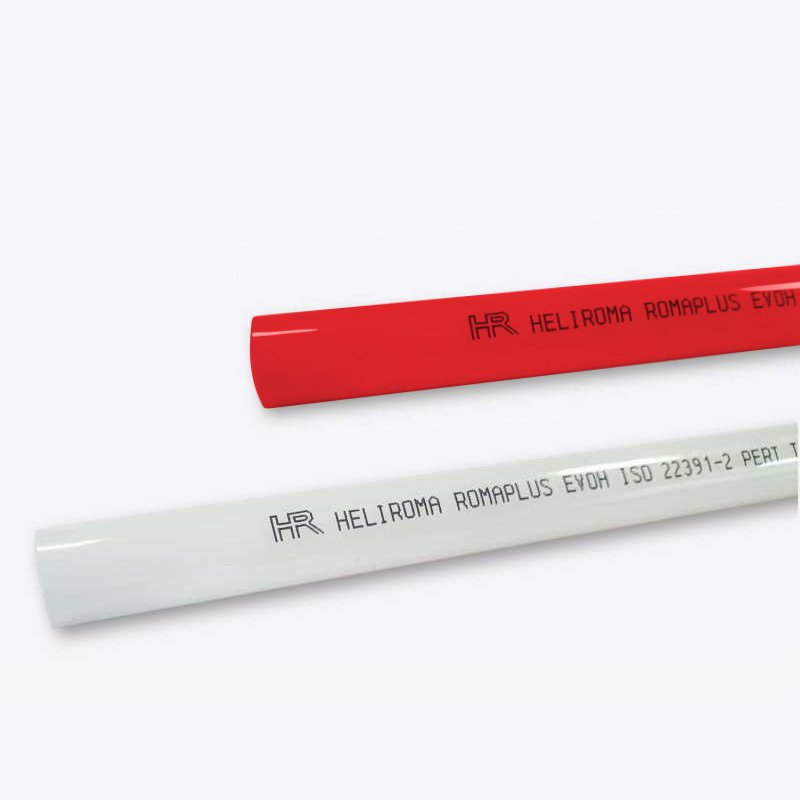

ROMAPLUS cevi su napravljene od specijalno modifikovanog polietilena visoke gustine – PE-RT tip II.
Unikatna molekularna struktura obezbeđuje veoma dobru termičku stabilnost, visok stepen mehaničke čvrstoće do temperature od 90ºC i dobru, konstantnu i dugotrajnu stabilnost u pogledu hidrostatike.
PE-RT tip II je novi član porodice polietilenskih sirovina koji za razliku od PEX-a nema potrebu za kopolimerskim umreženjem da bi obezbedio odlične mehaničke i termičke karakteristike, te stoga može da se reciklira i ponovo upotrebljava.
Šifra | Kod proizvođača | Naziv | MP cena | R | Poruči | |
---|---|---|---|---|---|---|
62H00001 | HP-001016-RTB60 | CEV PERT sa kiseoničkom barijerom 16x2 mm ROMAPLUS | 112,00 |
|
||
62H00138 | HP-001017-RTB60 | CEV PERT CRVENA sa kiseoničkom barijerom17x2 mm ROMAPLUS | 71.788,00 |
|

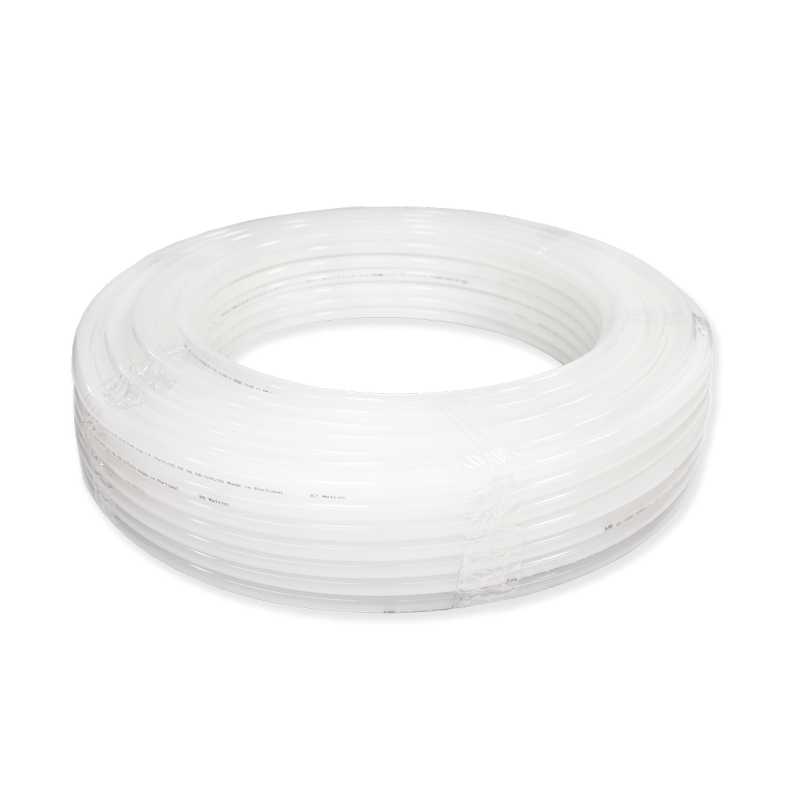

ŠIFRA | JEDINICA MERE | VELIČINA KOTURA (m) | DIMENZIJA | BOJA | EVOH | SPOLNJI PREČNIK de (mm) | DEBLJINA e (mm) | UNUTRAŠNJI PREČNIK di (mm) | Masa (kg/m) | ||
min | max | min | max | ||||||||
1030494 | m | 600 | 16x2.0 | BELA | ✓ | 16 | 16.3 | 2 | 2.2 | 12 | 0.09 |
1030495 | kotur | 600 | 16x2.0 | BELA | ✓ | 16 | 16.3 | 2 | 2.2 | 12 | 0.09 |
1030507 | m | 600 | 17x2.0 | CRVENA | ✓ | 17 | 17.3 | 2 | 2.3 | 13 | 0.094 |
1030508 | kotur | 600 | 17x2.0 | CRVENA | ✓ | 17 | 17.3 | 2 | 2.3 | 13 | 0.094 |
Kiseoničku barijeru predstavlja EVOH sloj napravljen od etilen vinil alkohola. Sprečava propustljivost kiseonika u system te stoga smanjuje koroziju unutar sistema, čime se sprečava prerani rad ostalih komponenti u sistemu.
EVOH sloj pruža odličnu funkcionalnu barijeru protiv organskih rastvarača i gasova. Svojom izuzetnom elastičnošću poboljšava kvalitet i integritet cevi. EVOH sloj je za cev povezan lepkom.
PARAMETAR | USLOVI ISPITIVANJA | VREDNOST | STANDARD |
GUSTINA MATERIJALA | 941 kg/cm3 | ISO 1183 | |
MASENI PROTOK RASTOPA | t=190ºC - masa tega 5kg | 1.9 g/10min | ISO 1133 |
DIMENZIONA STABILNOST PRI ZAGREVANJU | t=110 oC - 60min | 1.83 ± 0.13 % | ISO 2505 |
OTPORNOST NA UNUTRAŠNJI PRITISAK | t=20 oC - 60min | 31.4 bar | ISO 1167 |
OTPORNOST NA UNUTRAŠNJI PRITISAK | t=95 oC - 22h | 11.3 bar | ISO 1167 |
VICAT TEMPERATURA OMEKŠAVANJA | 125 oC | ISO 178 | |
HRAPAVOST MATERIJALA | 0,007 mm | ISO 5436 | |
OIT TEST TERMOOKSIDATIVNE STABILNOSTI | ≥ 40 min | ISO 11357 | |
TOPLOTNA PROVODLJIVOST | 0,35 W/m K | DIN 52612 | |
KOEFICIJENT TERMIČKOG ŠIRENJA | 1.8x10-4 m/m oC | VDE 0304 | |
KOEFICIJENT LINEARNE DILETACIJE | 0,026 mm/m K | ||
KLASA ZAPALJIVOSTI | B2 | DIN 4102 | |
NAJMANJI RADIJUS SAVIJANJA | 5 x de (mm) | DIN 4721 |
