Savremeni koncept kompaktnih klima-komora za objekte velikih zapremina
Analiza integrisanih sistema za KGH sa povratom toplote i reverzibilnom toplotnom pumpom
Savremeni komercijalni i industrijski objekti velikih zapremina postavljaju sve veće zahteve pred sisteme za KGH u pogledu energetske efikasnosti, kvaliteta unutrašnjeg vazduha i fleksibilnosti primene. Pored obezbeđivanja potrebnog protoka svežeg vazduha, od sistema se očekuje pouzdan rad tokom cele godine, niski operativni troškovi i mogućnost jednostavne integracije u sisteme upravljanja objektom (BMS).
Kao odgovor na te zahteve razvijene su kompaktne klima-komore koje u jednom uređaju objedinjuju ventilaciju, filtraciju, povrat toplote, grejanje, hlađenje i automatiku.

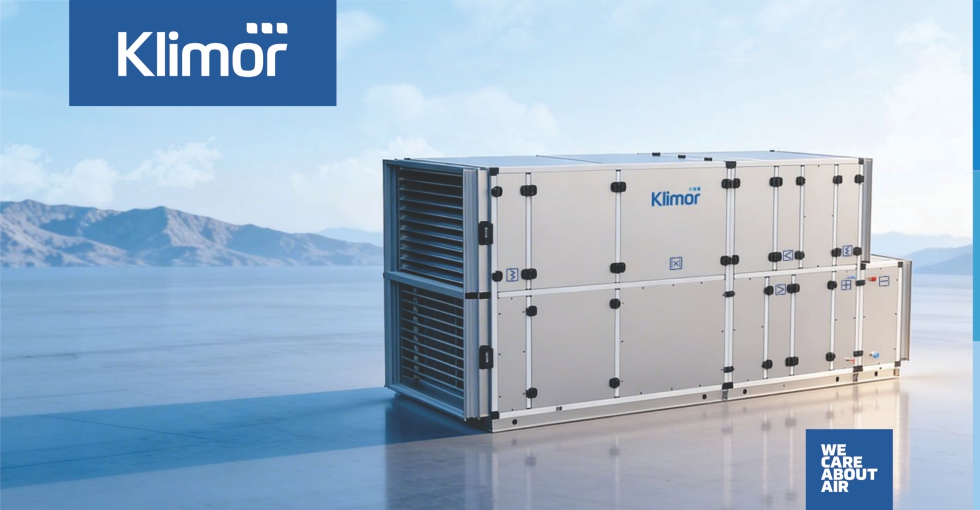

Jedan od predstavnika ove generacije uređaja jeste serija EVO-RX i EVO-RX HPM proizvođača Klimor, razvijena za klimatizaciju logističkih centara, proizvodnih hala, sportskih objekata, skladišta i drugih prostora velikih zapremina.
Zahvaljujući modularnoj konstrukciji, visokoj efikasnosti rekuperacije i mogućnosti integracije reverzibilne toplotne pumpe, ova platforma predstavlja savremeno i energetski efikasno rešenje za KGH.
Klimor – evropsko iskustvo u razvoju sistema za KGH
Kompanija Klimor već decenijama razvija i proizvodi opremu za ventilaciju i klimatizaciju namenjenu komercijalnim, industrijskim i specijalnim objektima. Serija EVO-RX rezultat je razvoja kompaktnih sistema koji objedinjuju više funkcija u jednom uređaju, čime se značajno pojednostavljuje projektovanje i izvođenje instalacija za KGH.
Kompaktna konstrukcija prilagođena velikim objektima
Za razliku od klasičnih sistema kod kojih su ventilaciona jedinica, rashladni sistem i izvor toplote odvojeni, klima-komore EVO-RX objedinjuju sve osnovne funkcionalne celine u jedinstvenoj konstrukciji.

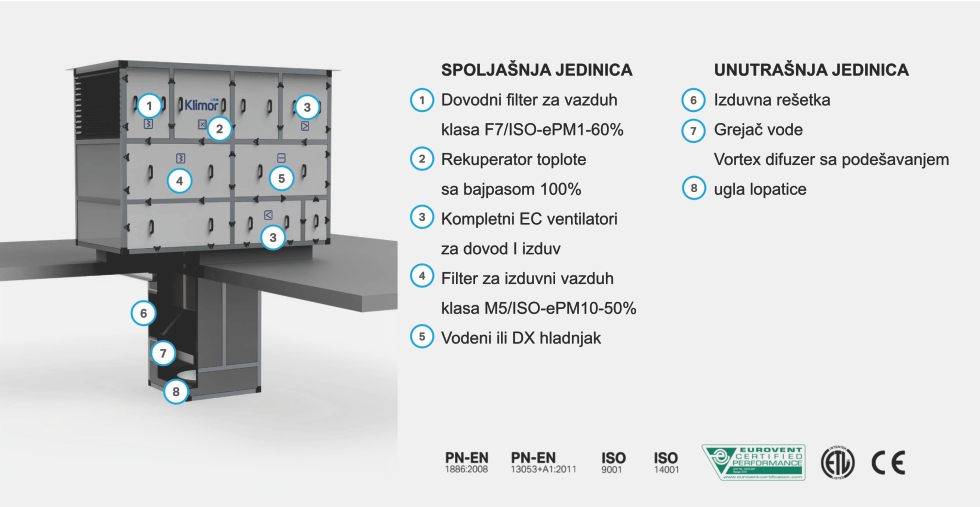

Sistem se sastoji od spoljašnje jedinice u kojoj su smešteni:
- sekcija za usis spoljašnjeg vazduha,
- filterski moduli,
- pločasti rekuperator toplote,
- grejni i rashladni razmenjivači,
- EC ventilatori,
- sistem automatike.
Kondicionirani vazduh distribuira se u objekat preko unutrašnje jedinice i kanalskog razvoda sa dalekometnim vrtložnim difuzorima, koji omogućavaju ravnomernu raspodelu vazduha i u prostorima sa velikom visinom.
U spoljašnju jedinicu modela EVO-RX HPM integrisana je i reverzibilna toplotna pumpa sa inverter regulacijom kompresora, čime uređaj postaje potpuno autonomno rešenje za grejanje, hlađenje i ventilaciju.
Visoka energetska efikasnost kroz integraciju sistema
Tok obrade vazduha započinje prolaskom spoljašnjeg vazduha kroz filtere klase F7 (ISO ePM1 60%), nakon čega vazduh prolazi kroz pločasti rekuperator toplote. Istovremeno, odvodni vazduh iz objekta prolazi kroz suprotnu stranu razmenjivača i predaje svoju toplotnu energiju svežem vazduhu bez međusobnog mešanja vazdušnih tokova.
Stepen povrata toplote dostiže 88%, čime se značajno smanjuje količina energije potrebna za dogrevanje ili hlađenje svežeg vazduha, kao i ukupni operativni troškovi sistema.
Dodatnu uštedu omogućava funkcija 100% bypass (Free Cooling). Kada spoljašnji uslovi to dozvoljavaju, svež vazduh zaobilazi rekuperator i koristi se za prirodno hlađenje objekta bez uključivanja rashladnog sistema.
Za distribuciju vazduha koriste se EC ventilatori, koji zahvaljujući elektronskoj regulaciji omogućavaju kontinualnu promenu protoka vazduha, nižu potrošnju električne energije i smanjen nivo buke u odnosu na konvencionalne ventilatore.
Integrisana toplotna pumpa – autonomno rešenje za KGH
Najznačajnija razlika između modela EVO-RX i EVO-RX HPM jeste integrisana reverzibilna toplotna pumpa. U režimu grejanja toplotna pumpa koristi energiju spoljašnjeg vazduha za zagrevanje dovodnog vazduha, dok se u režimu hlađenja višak toplote odvodi iz objekta u spoljašnju sredinu.
Zahvaljujući inverter regulaciji kompresora, kapacitet uređaja kontinuirano se prilagođava stvarnim potrebama objekta, čime se postižu stabilniji radni uslovi i dodatne energetske uštede.
Takav koncept omogućava znatno jednostavnije projektovanje mašinskih instalacija, naročito u objektima u kojima kotlarnica ili centralni rashladni sistem nisu predviđeni.

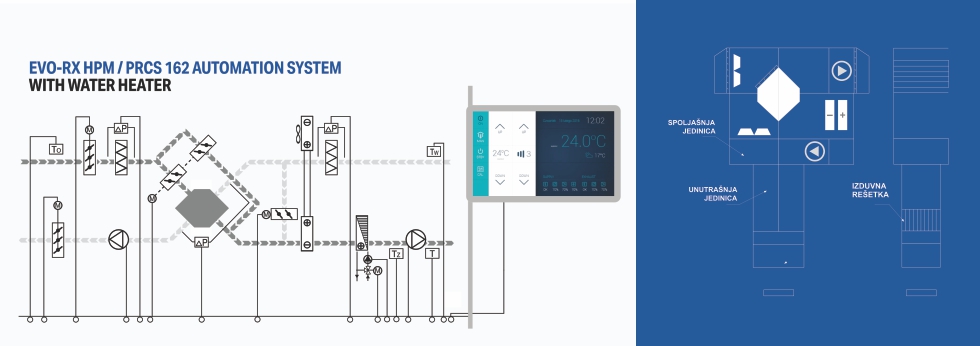

Automatika i upravljanje
Klima-komore EVO-RX opremljene su integrisanim sistemom upravljanja koji omogućava:
- regulaciju temperature dovodnog vazduha,
- kontrolu rada EC ventilatora,
- nadzor zaprljanosti filtera,
- upravljanje rekuperacijom toplote,
- zaštitu od zamrzavanja,
- upravljanje Free Cooling režimom,
- noćni režim rada,
- komunikaciju sa BMS sistemima.
Na taj način uređaj automatski prilagođava rad stvarnim potrebama objekta, uz maksimalnu energetsku efikasnost.
Tehnički podaci o uređaju
| Parametar | EVO-RX 0500 | EVO-RX 0800 |
|---|---|---|
| Nominalni protok vazduha | 5.000 m³/h | 8.000 m³/h |
| Opseg regulacije | 3.750–5.500 m³/h | 6.000–9.000 m³/h |
| Maksimalna efikasnost rekuperacije | do 88% | do 88% |
| Maksimalni kapacitet grejanja | do 94 kW | do 148 kW |
| Hlađenje – vodeni razmenjivač | do 74 kW | do 120 kW |
| Hlađenje – DX sistem | do 61 kW | do 98 kW |
| Ventilatori | EC | EC |
| Dovodni filter | F7 / ISO ePM1 60% | F7 / ISO ePM1 60% |
| Odvodni filter | M5 / ISO ePM10 50% | M5 / ISO ePM10 50% |
| Free Cooling | Da | Da |
| Toplotna pumpa | Opcija | Verzija HPM |
Ključne prednosti platforme EVO-RX / EVO-RX HPM
- Rešenje za KGH integrisano u jednom uređaju.
- Rekuperacija toplote do 88%.
- EC ventilatori sa kontinuiranom regulacijom.
- 100% bypass – Free Cooling.
- Filtracija F7 (ISO ePM1 60%) i M5 (ISO ePM10 50%).
- Integrisana reverzibilna toplotna pumpa (HPM).
- BMS komunikacija i napredna automatika.
- Kompaktna konstrukcija koja pojednostavljuje projektovanje i montažu.
- Namenjeno objektima velikih zapremina.
Zaključak
Razvoj tehnologije za KGH danas se ne meri samo kapacitetom uređaja, već sposobnošću da se u jedinstvenom sistemu objedine energetska efikasnost, kvalitet unutrašnjeg vazduha, fleksibilnost primene i jednostavnost upravljanja.
Upravo na tim principima zasnovana je platforma EVO-RX i EVO-RX HPM kompanije Klimor, koja predstavlja savremeno rešenje za klimatizaciju objekata velikih zapremina i pouzdan odgovor na zahteve održive i energetski efikasne gradnje.
